Для чего нужны нефтегазовый сепаратор и отстойник на промысле?
Нефтегазовый сепаратор и отстойник готовят скважинную нефть к перекачке. Вместе с нефтью из скважины поступают пластовая вода, попутный газ, песок и другие примеси.

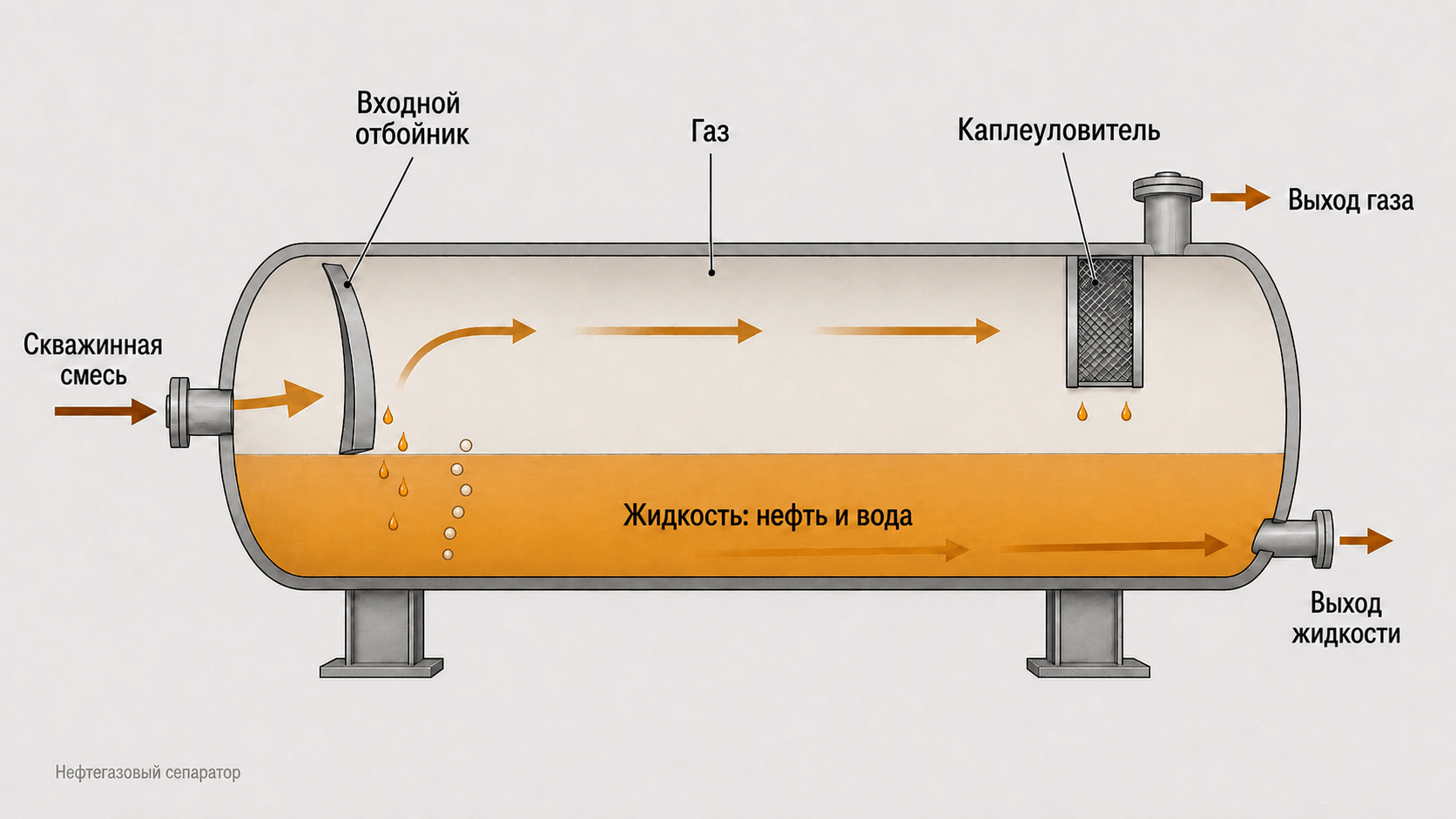

Сначала смесь поступает в сепаратор:
Поток замедляется и меняет направление, поэтому свободный газ отделяется от жидкости. При снижении давления из нефти также выделяется часть растворённого газа. Каплеуловитель задерживает капли нефти и воды, увлечённые газом. Отделившийся газ отводится по отдельной линии.
Затем жидкость направляют в отстойник:
Более плотная вода опускается вниз, лёгкая нефть собирается сверху, а песок и другие тяжёлые частицы оседают на дно. Оставшийся в жидкости газ собирается в верхней части аппарата и отводится отдельно.
В результате в нефти остаётся меньше газа, воды и механических примесей. Это упрощает перекачку и снижает риск коррозии, засоров и износа оборудования.
Какие бывают типы сепараторов для очистки нефти от газа и воды?
Нефтегазовые сепараторы различают по форме, числу разделяемых фаз, принципу действия и рабочему давлению.

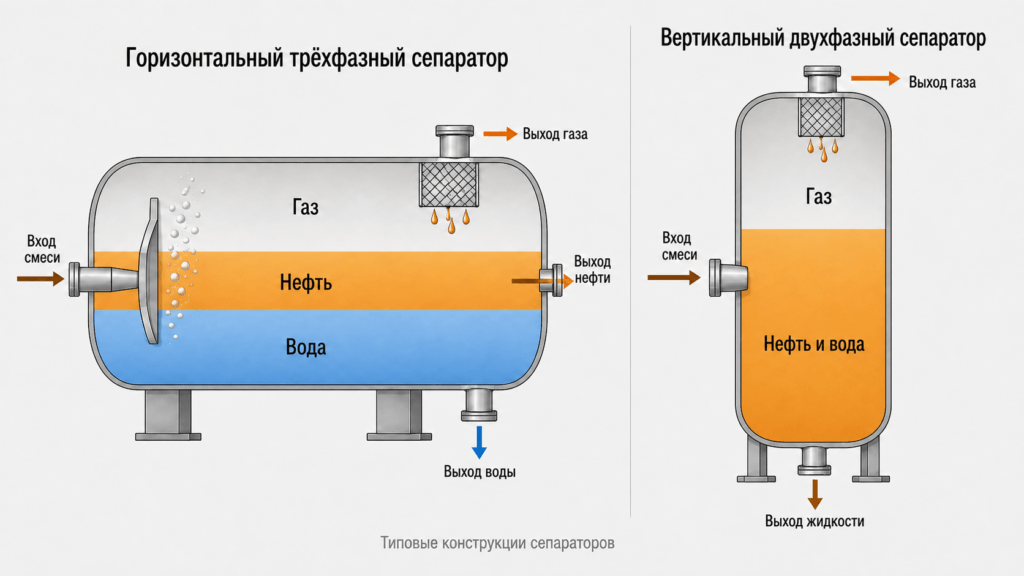

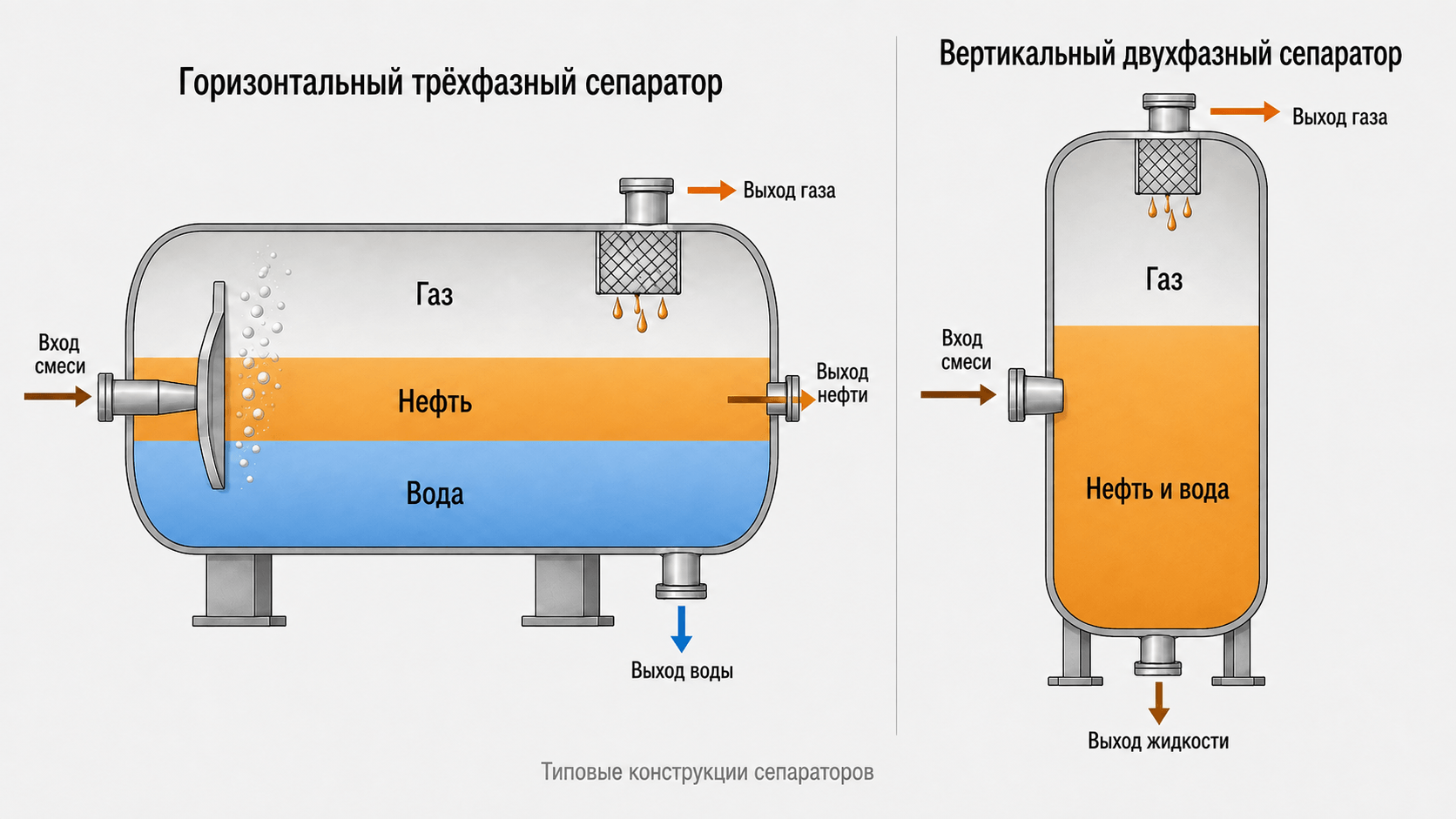

По форме они бывают вертикальными и горизонтальными. Вертикальные занимают меньше площади и удобны при небольших расходах жидкости. Горизонтальные чаще выбирают для больших расходов и трёхфазного разделения.
Двухфазный сепаратор делит смесь на газ и жидкость — нефть с водой. Трёхфазный отдельно отводит газ, нефть и свободную воду.

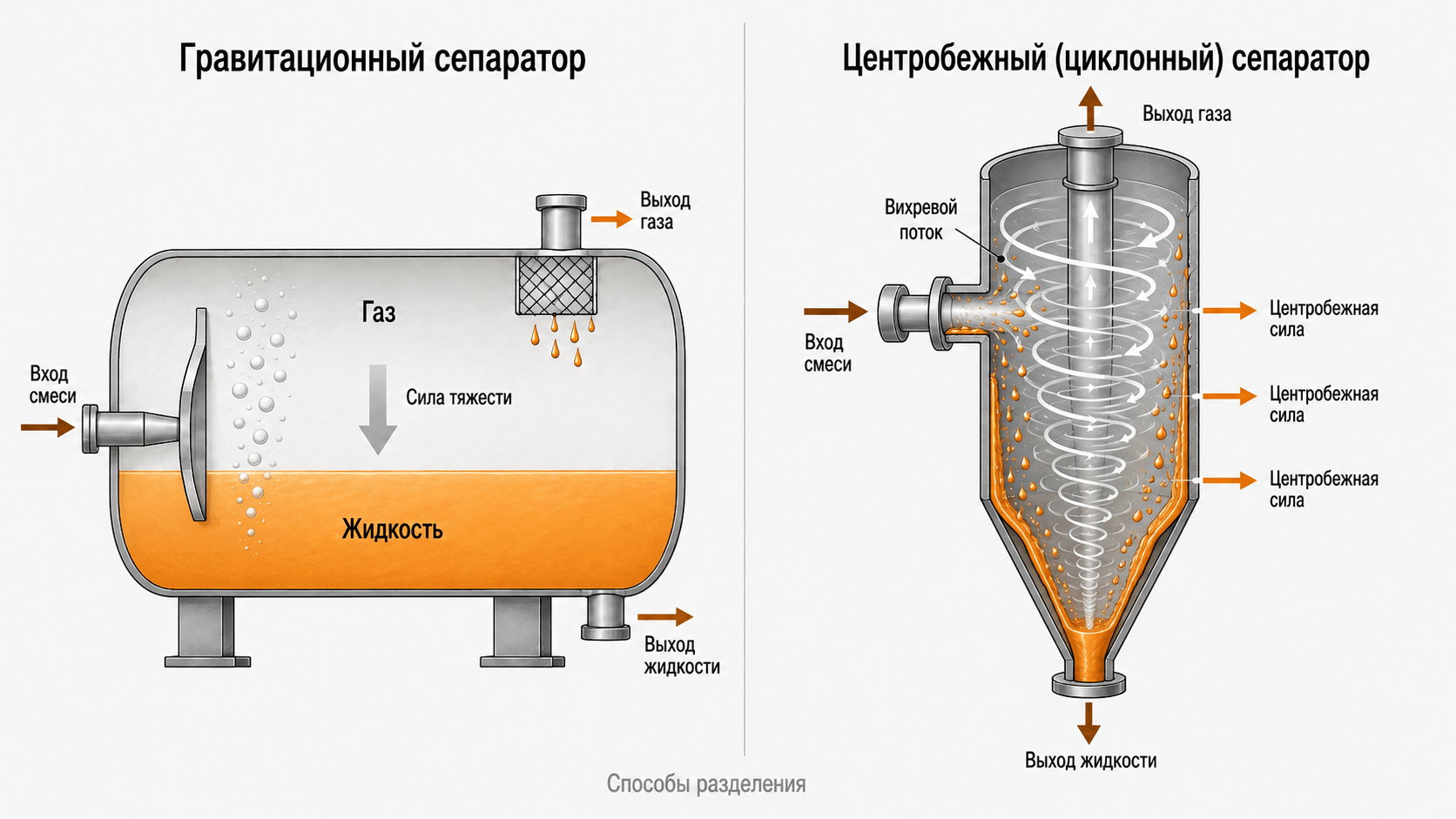

В гравитационных сепараторах фазы расходятся под действием силы тяжести, а в центробежных разделение ускоряет вращение потока.

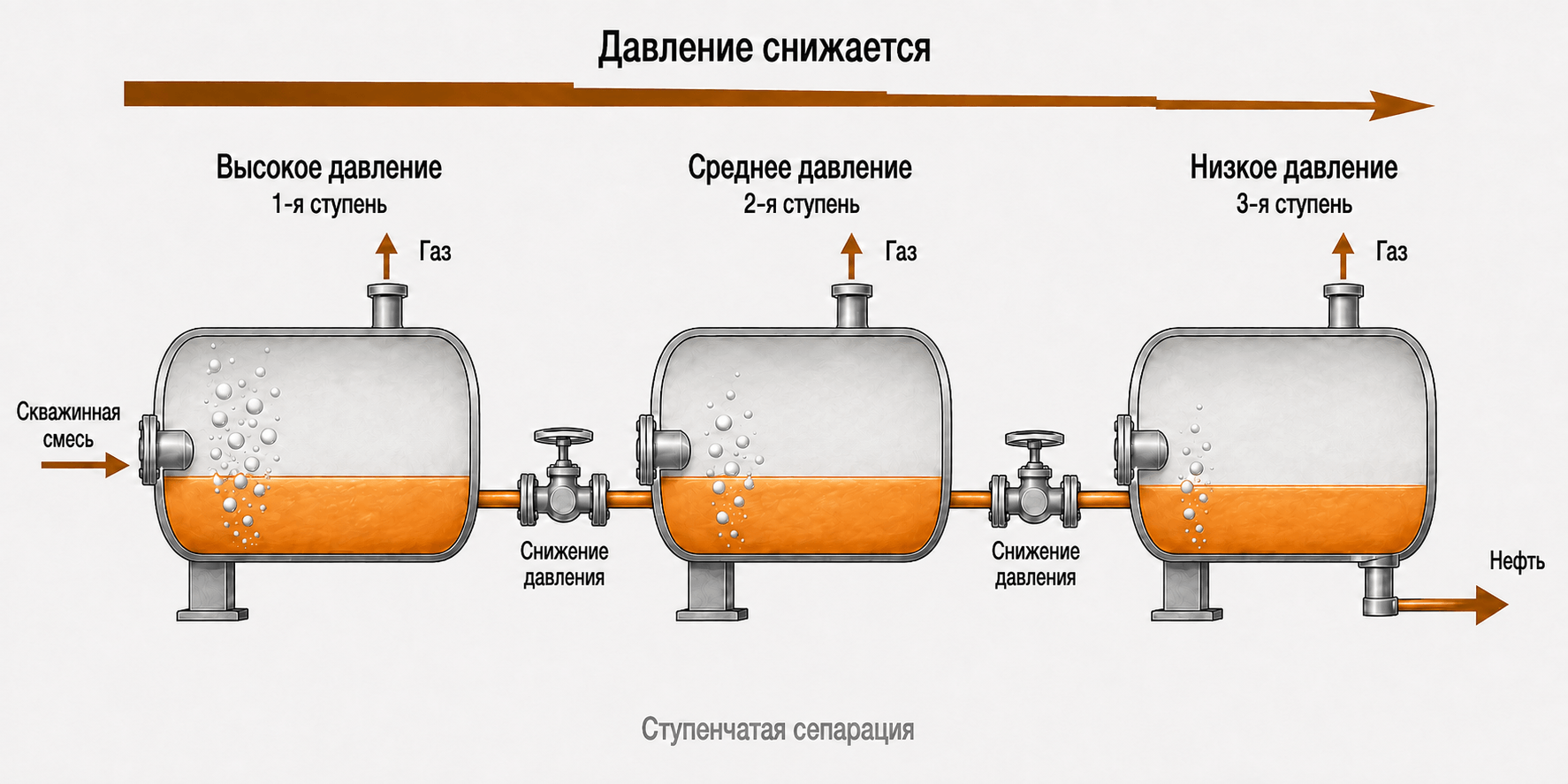

По давлению аппараты делят на сепараторы высокого, среднего и низкого давления. На простых установках может быть одна ступень, но чаще используют две или три. На каждой следующей ступени давление ниже, поэтому растворённый газ выделяется постепенно. Это уменьшает потери лёгких компонентов и позволяет сохранить больше нефти.

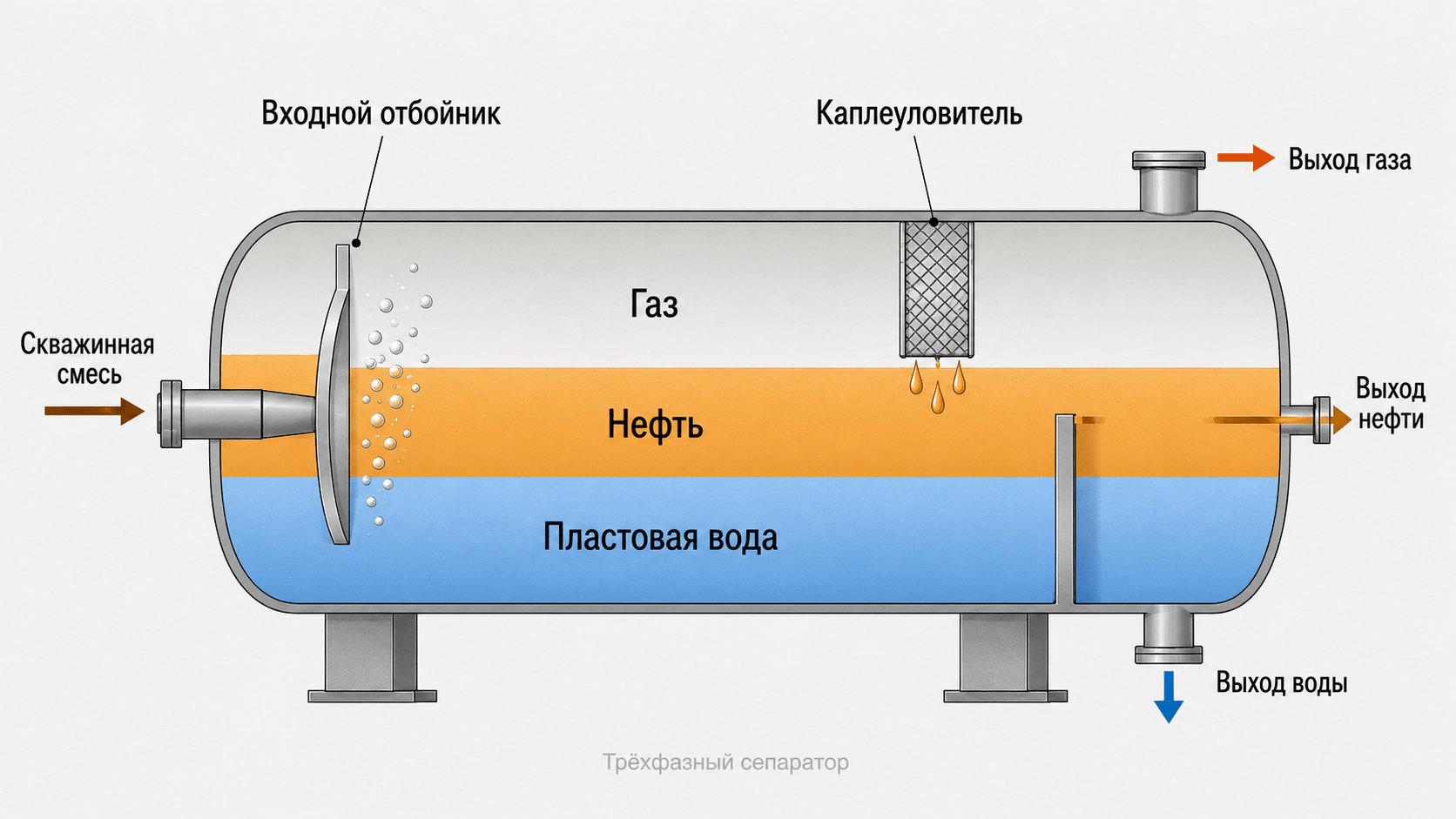

Как работает трехфазный сепаратор для нефти?
Трёхфазный сепаратор совмещает отделение газа и предварительный сброс свободной воды. Он делит скважинную смесь на три потока: газ, нефть и пластовую воду.
В сепаратор вместе с жидкостью поступают пузырьки свободного газа. Поток теряет скорость, пузырьки отделяются от жидкости и поднимаются вверх. Поскольку давление в сепараторе ниже, чем перед ним, из нефти также выделяется часть растворённого газа. Свободная вода образует нижний слой и отводится отдельно, а нефть собирается над ней и выходит через другую линию.
Такой сепаратор особенно полезен при высокой обводнённости или большом расходе жидкости. По сравнению с двухфазным сепаратором трёхфазный сразу отводит основную массу свободной воды. Благодаря этому в последующий отстойник поступает меньше жидкости и нагрузка на него снижается.
При подготовке товарной нефти трёхфазный сепаратор, как правило, не заменяет отстойник: мелкие капли эмульсионной воды остаются в нефти и требуют дальнейшего отделения.
Отличается ли конструкция сепаратора для сырой и товарной нефти?
На конкретной установке сепараторы могут называть сырьевыми и товарными — по потоку, который они обслуживают.
Сепаратор сырой нефти принимает нестабильную смесь с большим количеством газа, воды, песка и других примесей. Поэтому он рассчитан на более высокую нагрузку и может иметь отдельный выход воды и систему удаления осадка.
Сепаратор товарной нефти работает с более чистым и стабильным продуктом. Его основная задача — удалить газ, выделившийся из нефти при снижении давления. Такой аппарат обычно работает при более низком давлении, часто бывает двухфазным и имеет более простую конструкцию.

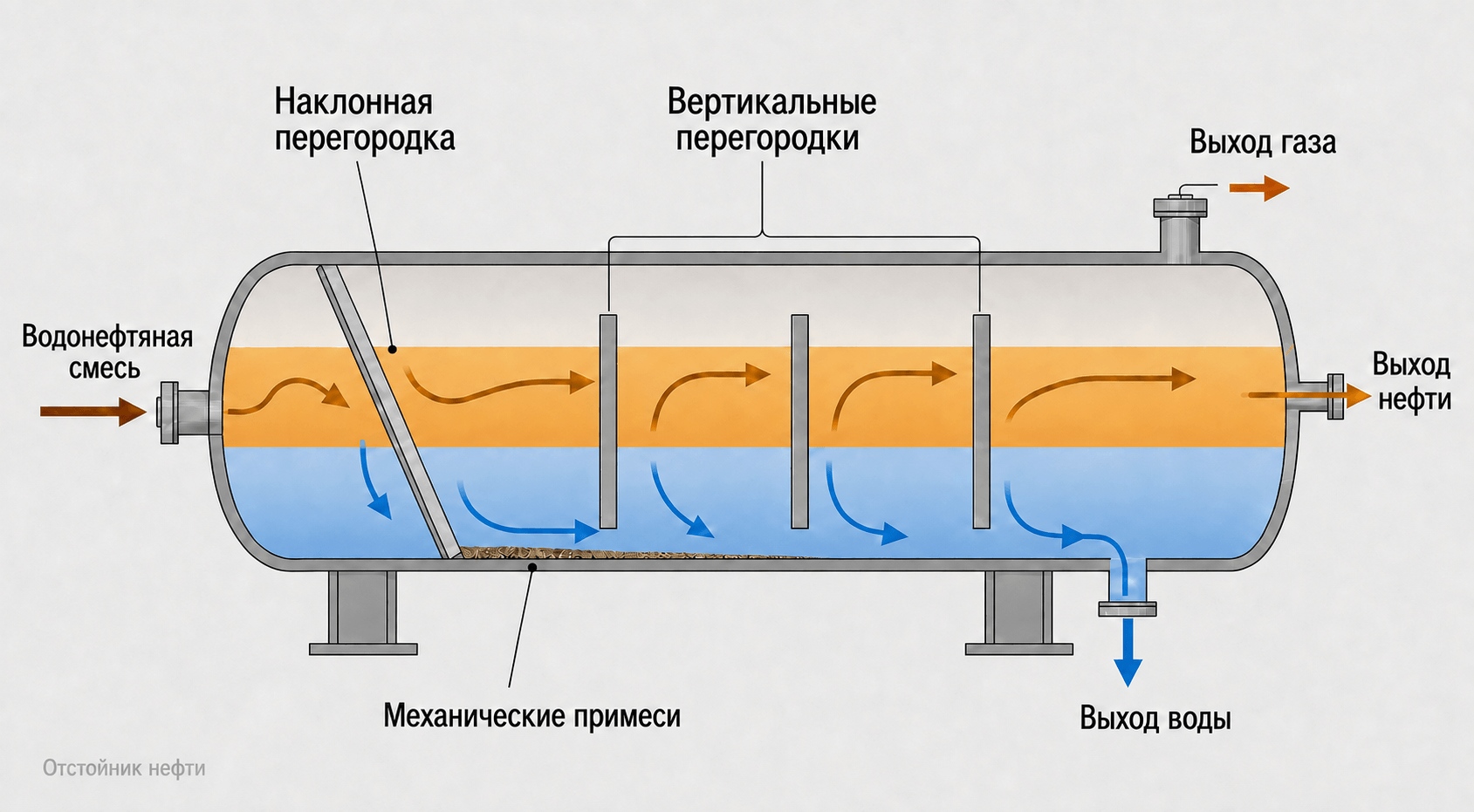

Что такое отстойник с перегородками и зачем он нужен?
Отстойник с перегородками — это ёмкость, в которой очищают скважинную нефть. Из неё удаляют пластовую воду, часть механических примесей и оставшийся газ.
Внутри аппарата установлены вертикальные и наклонные перегородки. Они помогают равномерно распределять водонефтяную смесь по объёму аппарата.
Перегородки снижают скорость входящего потока, уменьшают завихрения и не дают смеси быстро пройти от входа к выходу. Так в аппарате создаются более спокойные условия для отстаивания.
Часть песка и других твёрдых примесей оседает на дно. Оставшийся в смеси газ отделяется от жидкости и собирается в верхней части аппарата. Водонефтяная смесь постепенно расслаивается: более плотная пластовая вода опускается вниз, а более лёгкая нефть поднимается вверх.
В результате в нефти становится меньше воды и механических примесей, а оставшийся газ отводится отдельно. Нефть на выходе становится чище.
Какой максимальный объем может быть у нефтяного сепаратора?
Стандартный ряд аппаратов доходит до 150 м³. Некоторые производители выпускают сепараторы объёмом до 200 м³, а по индивидуальным проектам — до 400 м³.
Нужный объём рассчитывают по расходу и свойствам нефти, воды и газа, а также по необходимому времени пребывания жидкости в аппарате.
Крупный аппарат сложнее перевозить и устанавливать, поэтому иногда вместо него используют несколько сепараторов.
Для каких задач используется центробежный сепаратор на производстве?
Центробежный (циклонный) сепаратор используется, когда сырьё нужно очистить максимально быстро или в условиях ограниченного пространства. В отличие от обычных гравитационных аппаратов, где фазы разделяются медленно под действием силы тяжести, здесь процесс ускоряет мощная центробежная сила.
На производстве центробежные сепараторы применяют для очистки попутного нефтяного газа от капель воды и жидких углеводородов. Закрученный поток отбрасывает капли к стенкам, после чего они стекают в нижнюю часть сепаратора и выводятся через сливной патрубок.
По сравнению с гравитационными аппаратами такие сепараторы эффективнее удаляют из быстрого потока песок и окалину, защищая компрессоры, клапаны и другую газовую аппаратуру от износа. Благодаря компактным размерам их часто устанавливают на передвижных установках и морских платформах.
Какие примеси и вещества удаляет сепарационное оборудование на первой стадии?
Двухфазные и трёхфазные сепараторы прежде всего отделяют от скважинной смеси попутный нефтяной газ. Часть газа уже находится в потоке в виде пузырьков — это свободный газ. При снижении давления часть растворённого газа выделяется из нефти и тоже отделяется. Попутный нефтяной газ состоит главным образом из метана, этана, пропана и бутанов, а также может содержать сероводород, углекислый газ, азот и водяной пар. Отделившаяся газовая смесь отводится по отдельной линии.
Трёхфазный сепаратор дополнительно отделяет свободную пластовую воду, которая образует отдельный слой в нижней части аппарата. В ней растворены минеральные соли, прежде всего соли натрия, кальция и магния. Свободная вода и растворённые в ней соли отводятся по водяной линии. Мелкие капли воды, которые не успели отделиться, выходят вместе с нефтью.
Какая максимальная производительность по жидкости у промышленного отстойника объёмом 50 кубометров?
У промышленного отстойника объёмом 50 м³ нет одной максимальной производительности для всех условий. У типового отстойника ОГН‑П‑50 номинальная производительность по жидкости составляет 4000 м³ в сутки, или около 167 м³/ч.
Фактическая допустимая нагрузка может быть ниже. Она зависит от вязкости и плотности нефти, температуры процесса, стойкости водонефтяной эмульсии и требуемой степени обезвоживания.
Главное правило работы любого отстойника — жидкости нужно время, чтобы разделиться. Если запустить поток со слишком большой скоростью, тяжёлая пластовая вода не успеет осесть на дно за период прохождения ёмкости и пойдёт дальше по линии. Чтобы ускорить разделение без потери качества, эмульсию на входе нагревают или добавляют в неё деэмульгаторы — химические вещества, ускоряющие отделение капель воды.
Как часто нужно очищать отстойник от накопившегося осадка и механических примесей?
Периодичность очистки промышленного отстойника зависит от качества добываемого сырья и уровня автоматизации оборудования.
Первый метод — это периодическая гидропромывка для удаления шлама. Через внутренние коллекторы подают жидкость, которая размывает осадок и выводит его через дренаж. Автоматическую промывку проводят без остановки аппарата — от одного раза в несколько дней до одного раза в месяц, в зависимости от запесочённости скважин.
Второй метод — это капитальная очистка и внутренний осмотр. Отстойник полностью останавливают, освобождают от нефти и пропаривают. Рабочие вручную удаляют твёрдые парафиновые и солевые отложения. Эту процедуру проводят строго по графику планово-предупредительных ремонтов (ППР), обычно 1–2 раза в год либо раньше, если этого требует состояние оборудования.
Из какой марки стали лучше делать сепаратор для сернистой нефти, чтобы избежать коррозии?
Марку стали выбирают не столько по общему содержанию серы в нефти, сколько по наличию воды и сероводорода. Если влажной H₂S-среды нет, корпус сепаратора часто делают из стали 09Г2С.
Для среды, содержащей воду и сероводород в опасной концентрации, применяют сероводородостойкие стали, например 20ЮЧ или 09ГСНБЦ. Конкретную марку выбирают с учётом парциального давления H₂S, кислотности водной фазы, температуры и рабочего давления.
После сварки аппарат подвергают объёмной термообработке. Твёрдость сварных швов и зоны термического влияния ограничивают 200 HB, проката и поковок — 220 HB. При расчёте корпуса предусматривают припуск на коррозию не менее 3 мм.
Материал внутренних деталей подбирают по условиям эксплуатации. Нержавеющая сталь может потребоваться на наиболее коррозионно- или эрозионно-нагруженных участках.
Можно ли установить сепаратор на открытой площадке в условиях Крайнего Севера или нужен утеплённый блок?
Да, устанавливать сепаратор на открытых площадках в северных регионах можно. Однако аппарат должен быть рассчитан на минимальную температуру района эксплуатации и иметь климатическое исполнение ХЛ для холодного климата.
Корпус сепаратора покрывают теплоизоляцией и защищают металлическим кожухом. Трубопроводы, дренажи, импульсные линии и другие участки, где жидкость может замёрзнуть при остановке, оснащают электрообогревом. Датчики, клапаны и приборы КИПиА размещают в обогреваемых термобоксах или термочехлах.
Полноценный утеплённый блок-модуль применяют, если на открытой площадке невозможно надёжно эксплуатировать автоматику или безопасно обслуживать оборудование в сильный мороз. Это решение зависит от состава продукции, режима остановок и требований конкретного проекта.
Какой максимальный процент воды в нефти способен отбить промышленный отстойник за один проход?
За один проход отстойник удаляет основной объём балластной воды. При благоприятных условиях содержание воды можно снизить до 0,5–1%. В стойкой эмульсии мелкие капли остаются в нефти, поэтому для достижения такого результата требуются подогрев, деэмульгатор или более длительный отстой.
Отстойники и установки предварительного сброса воды могут принимать продукцию с обводнённостью выше 95%, а иногда — до 99%. Такая ситуация характерна для старых месторождений, где из скважин идёт преимущественно пластовая вода.
